可以設定每個系統的補償組數。
本功能有下述方式，使用哪個取決于機床制造商的規格 (參數 “#1438 Ofs SysAssign”“#12054 Tol Ofsnum”)。
任意分配 ： 任意分配給各系統。
固定分配 ： 自動均等任意分配給各系統。
任意分配時，由于可以將補償組數較少也可的系統的補償組數分配到其它系統，因此可以高效分配補償組數。另
外，也可以將在輔助軸系統中不需要補償組數的系統的補償組數設為 “0”。
本功能在不同刀具補償內存系統的規格有效時可以使用，但是此參數由機床制造商的規格而定 (參數“#1051
MemTol”)以后，以系統內的補償組數為 999 組的情況為例進行說明。“系統內補償組數”是指所有系統的補償組
數總計。
(1)任意分配 (#1438=1 時)
各系統的組數由機床制造商規格而定(參數 “#12054 Tol ofsnum”)。
下例表示車削系統中使用4系統時的組數。

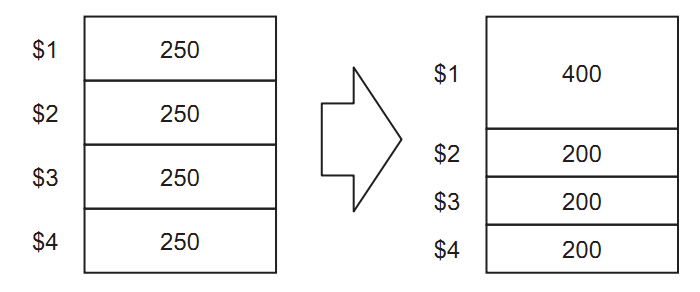

(a) 在4 系統系統中，希望增加第1 系統的補償組數時

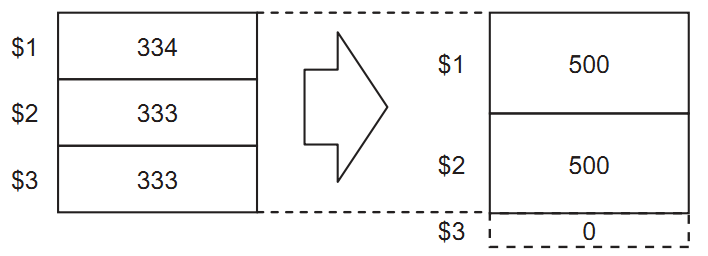

(b) 在3 系統系統中，由于將第3 系統作為輔助軸系統使用，因此希望將補償組數設為“0 組”時

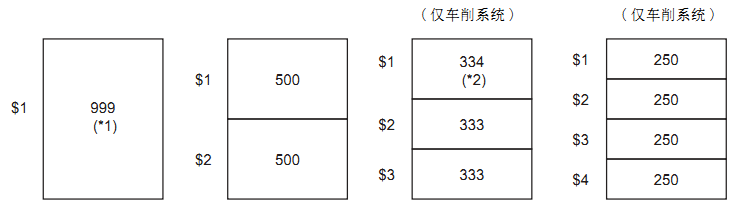

(2) 固定分配(#1438=0 時 )
(b) 在3 系統系統中，由于將第3 系統作為輔助軸系統使用，因此希望將補償組數設為“0 組”時
(2) 固定分配(#1438=0 時 )
(*1) 各系統最大的補償組數為999組。
(*2) 發生端數時，將端數的組數分配到第1 系統。
注意事項
注意事項
(1) 在單系統系統中，最大補償組數為 999。
(2) 在單系統系統中不通過設定參數，就可以使用系統內補償組數。
(3) 即使在任意分配的規格有效時，在參數 “#12054 Tol Ofsnum”(任意分配數 )的總計不足系統內補償組數時，
剩余組數也不會被分配給任何系統。
(4) 刀具補償內存系統共通 (“#1051 MemTol”=1 時 )中，不通過設定參數就可以在所有系統中通用系統內補償組
數。參數#1051是根據機床制造商規格而定，因此請確認使用的機床規格。
(5) 參數 “#12054 Tol Ofsnum”=0 時，即使任意分配的規格有效，也是固定分配。
(6) 輸入補償數據時，輸入的補償數據數超過當前的補償組數時，無法輸入超出的補償數據。
